CE 180
88.01800.0V003 BD 1F INKL. DALVIK S
CE 180

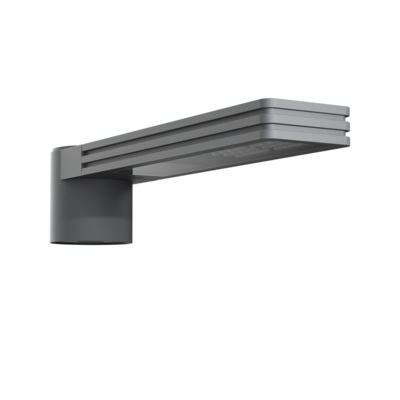

Zwischenelement 180 BD 1-FACH
bestehend aus:
Zwischenelement CITY ELEMENTS 180
Aus Aluminium ø 180 mm
Elementhöhe 200 mm
Mit 1 seitlichen Aufnahme für Leuchte DALVIK S
Element 360° drehbar
Leuchte Dalvik S
Gehäuse aus Aluminium-Druckguss
Leuchten Abdeckung aus Einscheibensicherheitsglas (IK08), bedruckt
Auswahl der Optiken:
- Lichtverteilung: ASY10 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY11 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY12 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY13 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY14 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY17 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY26 asymmetrisch, breitstrahlend
Mögliche Anwendung: Straßen, Plätze, Verkehrsknoten
- Lichtverteilung: ASY27 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY28 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY30 asymmetrisch, breitstrahlend
Mögliche Anwendung: Straßen, Plätze, Verkehrsknoten
- Lichtverteilung: ASY32 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY33 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY34 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY35 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: PC02R asymmetrisch rechtsstrahlend
Mögliche Anwendung: Fußgängerüberwege
- Lichtverteilung: PC02L asymmetrisch linksstrahlend
Mögliche Anwendung: Fußgängerüberwege
Auswahl der Bestückungen:
- Mit LED-Bestückung 16 LED 200-700mA, Leistung 11-34W
- Mit LED-Bestückung 32 LED 200-700mA, Leistung 20-66W
- Mit LED-Bestückung 48 LED 200-700mA, Leistung 29-98W
Auswahl der Lichtfarben:
- Lichtfarbe: 2200K
- Lichtfarbe: 2700K
- Lichtfarbe: 3000K
- Lichtfarbe: 4000K
Für die Optiken ASY12, ASY14, ASY26 sind zusätzlich
folgende Lichtfarben erhältlich:
- Lichtfarbe: 1700K erzeugt durch Amber Optik
- Lichtfarbe: 1900K erzeugt durch Amber Optik
- Lichtfarbe: 2000K erzeugt durch Amber Optik
Mit elektronischem Vorschaltgerät (220-240V/50-60Hz)
Auswahl der möglichen Dimmung/Steuerung:
- Ohne Dimmung
- Mit Dimmung via Dali
(nur möglich, wenn die gesamte Säule über DALI angeschlossen ist)
- Mit Dimmung via StepDim (Steuerphase)
- Mit Dimmung via AstroDim
- Mit Zhaga Sockel Book 18 oben, open source (D4i)
- Mit Zhaga Sockel Book 18 unten, open source (D4i)
- Mit Zhaga Sockel Book 18 oben und unten, open source (D4i)
- Mit Zhaga Sockel Book 18 oben, City Touch (D4i)
- Mit Zhaga Sockel Book 18 unten, City Touch (D4i)
- Mit Zhaga Sockel Book 18 oben und unten, City Touch (D4i)
Auswahl mit oder ohne Konstantem Lichtstrom:
- mit CLO (Konstanter Lichtstrom)
(entspricht jeweils Ausgangs mA und W -10%)
- ohne CLO (Konstanter Lichtstrom)
vorverkabelt
Schutzart IP66
Auswahl Schutzklasse:
- Schutzklasse I
- Schutzklasse II
Auswahl Farbe:
- Farbe Standard: DB 703 (ähnlich Gris 2900 sablé)
- Farbe: abweichende RAL- (classic- uni Farbtöne),
Hess DB- und Hess Glimmer-Farben (bitte angeben).
- jegliche weitere Farben auf Anfrage.
Optional erhältlich mit spezieller Beschichtung:
- Seeluftbeständige Beschichtung für mittlere Anforderungen (C5)
- Seeluftbeständige Beschichtung für hohe, extreme Anforderungen (CX)
(dies erfordert eine genaue Prüfung im Vorfeld)
Technische Daten
- Schutzart
- IP65
- Ausführung
- BD - DALVIK S 1fach
- Schutzklasse
- I , II
- Nettogewicht [kg]
- 20.53
- LED Lebensdauer
- L90 B10 / 100.000h - TA <=25° C
- Bemessungsleistung [W]
- 11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W , 39 W , 43 W , 48 W , 52 W , 57 W , 61 W , 66 W , 36 W , 50 W , 64 W , 70 W , 77 W , 84 W , 91 W , 98 W
- Bemessungslichtstrom [lm]
- 1141 - 14363 lm
- Höhe [mm]
- 200
- Windangriffsfläche [m²]
- 0,09 m²
