V7420

14.87420.2V001 TOP I3/4 PMMA

V7420

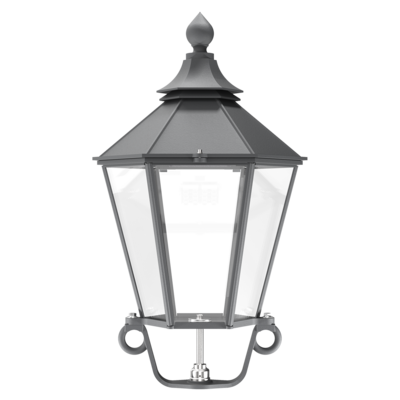

Dekorative Leuchte in antikem Design V7420
Dach und Leuchten Korb aus Aluminiumguss
Montage über I-3/4" Innengewinde
(Ein zusätzlicher Adapter zur Aufnahme auf Maste mit Zopf ø 76 mm
kann bei Bedarf separat bestellt werden 14.80000.0V015)
Auswahl Dach:
- Dach ohne Palmetten
- Dach mit Palmetten
Auswahl Glas:
- Glas aus schlagfestem PMMA, klar glatt
- Glas aus schlagfestem PMMA, geperlt
Auswahl der Optiken:
- Lichtverteilung: ASY10 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY11 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY12 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY13 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY14 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY17 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY27 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY28 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY30 asymmetrisch, breitstrahlend
Mögliche Anwendung: Straßen, Plätze, Verkehrsknoten
- Lichtverteilung: ASY32 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY33 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY34 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY35 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: CIR06 rotationssymmetrisch quadratisch
Mögliche Anwendung: Plätze
- Lichtverteilung: M4 rotationssymmetrisch quadratisch
Mögliche Anwendung: Plätze
- Lichtverteilung: M5 rotationssymmetrisch quadratisch
Mögliche Anwendung: Plätze
- Lichtverteilung: M6 rotationssymmetrisch
Mögliche Anwendung: Plätze
- Lichtverteilung: M7 achssymmetrisch extra breitstrahlend
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: M8 rotationssymmetrisch
Mögliche Anwendung: Plätze
- Lichtverteilung: SYM02 achssymmetrisch extra breitstrahlend
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
Mit LED-Bestückung 16 LED 200-700mA, Leistung 11-34W
Auswahl der Lichtfarben:
- Lichtfarbe: 2200K
- Lichtfarbe: 2700K
- Lichtfarbe: 3000K
- Lichtfarbe: 4000K
Für die Optiken ASY12, ASY14, CIR06, SYM02 sind zusätzlich
folgende Lichtfarben erhältlich:
- Lichtfarbe: 1700K erzeugt durch Amber Optik
- Lichtfarbe: 1900K erzeugt durch Amber Optik
- Lichtfarbe: 2000K erzeugt durch Amber Optik
Mit elektronischem Vorschaltgerät (220-240V/50-60Hz)
Auswahl der möglichen Dimmung/Steuerung:
- Mit Dimmung via Dali
- Mit Dimmung via StepDim (Steuerphase)
- Mit Dimmung via AstroDim
- Mit Zhaga Sockel oben, open source (D4i)
- Mit Zhaga Sockel unten, open source (D4i)
- Mit Zhaga Sockel oben und unten, open source (D4i)
- Mit Zhaga Sockel oben, City Touch (D4i)
- Mit Zhaga Sockel unten, City Touch (D4i)
- Mit Zhaga Sockel oben und unten, City Touch (D4i)
(Hinweis: Zhaga UNTEN oder OBEN + UNTEN ist nicht für
IR-Bewegungsmelder geeignet. Die Montage unten erfolgt
auf innenliegender Elektroplatte hinter dem Glas.
Somit wäre die IR-Funktion eingeschränkt.)
Auswahl mit oder ohne Konstantem Lichtstrom:
- mit CLO (Konstanter Lichtstrom)
(entspricht jeweils Ausgangs mA und W -10%)
- ohne CLO (Konstanter Lichtstrom)
Optional erhältlich mit:
- 10KV Baustein
- LS3 Dippschalter (nur bei 350/500/620mA möglich)
- RWE-Sonder-Aderbelegung:
schwarz:L; blau:N; grün-gelb:PE; braun:Lst; grau:Reserve
Auswahl Kabel (angeben in 1000 mm Schritten):
- Ohne Vorverkabelung
- Kabel: 5G x 1,0 mm² - Länge: 3000 mm - 15000 mm
Schutzart IP54
Auswahl Schutzklasse:
- Schutzklasse I
- Schutzklasse II
Auswahl Farbe:
- Farbe: DB 703 (ähnlich Gris 2900 sablé)
- Farbe: (bitte angeben)
Optional erhältlich mit spezieller Beschichtung:
- Seeluftbeständige Beschichtung für mittlere Anforderungen (C5)
- Seeluftbeständige Beschichtung für hohe, extreme Anforderungen (CX)
(dies erfordert eine genaue Prüfung im Vorfeld)

Technische Daten

Schutzart
IP54
Schutzklasse
I , II
IK-Wert
IK06
Nettogewicht [kg]
12.74
LED Lebensdauer
L90 B10 / 100.000h - TA <=25° C
Bemessungsleistung [W]
11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W
Bemessungslichtstrom [lm]
938 - 4616 lm

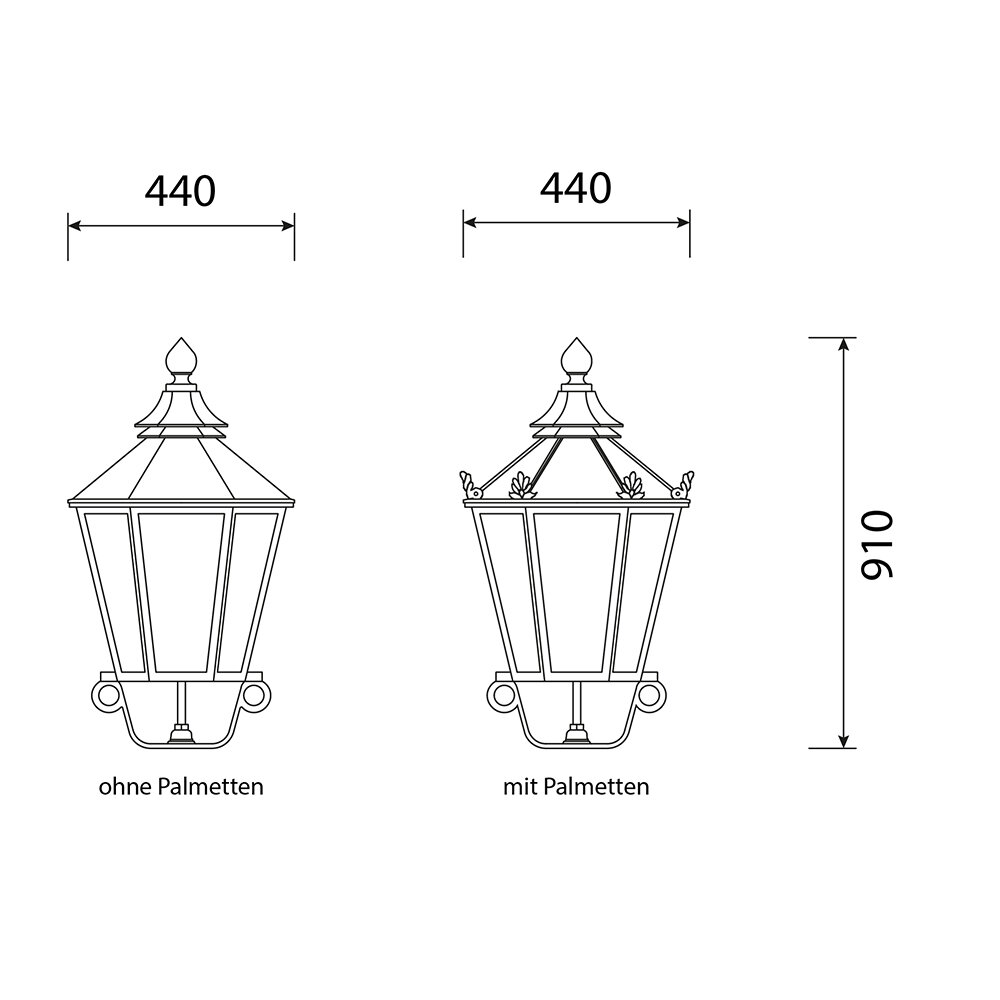

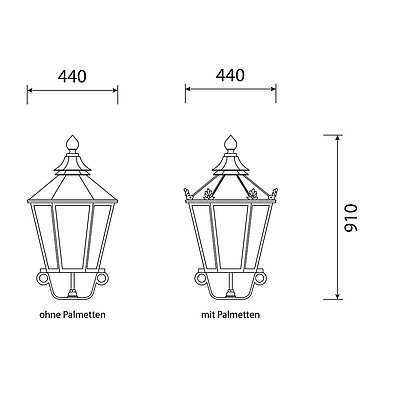

Maßgrafik

Downloads

Lichttechnische Daten

LDT Datei
Lichttechnisches Datenblatt

Planungsdaten

Massgrafik

Zubehör

Höhe [mm] Zopf ø in [mm]
14.80000.0V015

 172 76,1

Das PDF-Datenblatt enthält das ausgewählte Zubehör.
