EL-U LINEA 1200
88.00200.0V007 KONV 1XHIT-CE 35W/G12
EL-U LINEA 1200

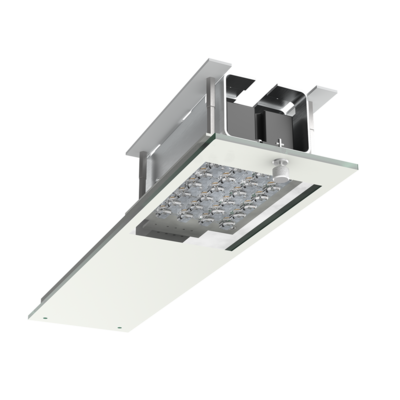

Elektrischer Umrüstsatz für Leuchte LINEA 1200
Einsatz in der Mastleuchte oder der Wandleuchte
Für bestehende Hess Leuchten Baujahr 12/2007-01/2014
Umrüstung konventioneller Bestückung 1x HIT-CE 35W/G12
> in LED-Bestückung 16LED/24LED
Inklusive ESG-Glas Abdeckung und Verblendungsblech
Auswahl der Optiken:
- Lichtverteilung: ASY10 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY11 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY12 asymmetrisch breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY13 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY14 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY17 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY26 asymmetrisch, breitstrahlend
Mögliche Anwendung: Straßen, Plätze, Verkehrsknoten
- Lichtverteilung: ASY27 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY28 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY30 asymmetrisch, breitstrahlend
Mögliche Anwendung: Straßen, Plätze, Verkehrsknoten
- Lichtverteilung: ASY32 asymmetrisch tiefstrahlend
Mögliche Anwendung: Plätze, Verkehrsknoten
- Lichtverteilung: ASY33 asymmetrisch breitstrahlend
mit rückwärtigem Lichtanteil
Mögliche Anwendung: kombinierte Verkehrswege, Plätze
- Lichtverteilung: ASY34 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: ASY35 asymmetrisch extra breitstrahlend
Mögliche Anwendung: Straßen, Wege
- Lichtverteilung: PC02R asymmetrisch rechtsstrahlend
Mögliche Anwendung: Fußgängerüberwege
- Lichtverteilung: PC02L asymmetrisch linksstrahlend
Mögliche Anwendung: Fußgängerüberwege
Auswahl der Bestückungen:
- Mit LED-Bestückung 16 LED 200-700mA, Leistung 11-34W
- Mit LED-Bestückung 24 LED 200-700mA, Leistung 16-50W
Auswahl der Lichtfarben:
- Lichtfarbe: 2200K
- Lichtfarbe: 2700K
- Lichtfarbe: 3000K
- Lichtfarbe: 4000K
Für die Optiken ASY12, ASY14, ASY26 sind zusätzlich
folgende Lichtfarben erhältlich:
- Lichtfarbe: 1700K erzeugt durch Amber Optik
- Lichtfarbe: 1900K erzeugt durch Amber Optik
- Lichtfarbe: 2000K erzeugt durch Amber Optik
Mit elektronischem Vorschaltgerät (220-240V/50-60Hz)
Auswahl der möglichen Dimmung/Steuerung:
- Mit Dimm Möglichkeit via Dali
- Mit Dimmung via StepDim (Steuerphase)
- Mit Dimmung via AstroDim
- Mit Zhaga Sockel Book 18 oben, open source (D4i)
- Mit Zhaga Sockel Book 18 unten, open source (D4i)
- Mit Zhaga Sockel Book 18 oben und unten, open source (D4i)
- Mit Zhaga Sockel Book 18 oben, City Touch (D4i)
- Mit Zhaga Sockel Book 18 unten, City Touch (D4i)
- Mit Zhaga Sockel Book 18 oben und unten, City Touch (D4i)
Auswahl mit oder ohne Konstantem Lichtstrom:
- mit CLO (Konstanter Lichtstrom)
(entspricht jeweils Ausgangs mA und W -10%)
- ohne CLO (Konstanter Lichtstrom)
Ohne Vorverkabelung, mit 5-poligem Stecker und Buchsenteil
Auswahl Schutzklasse:
- Schutzklasse I
- Schutzklasse II
Technische Daten
- Schutzklasse
- I , II
- Nettogewicht [kg]
- 3.04
- LED Lebensdauer
- L90 B10 / 100.000h - TA <=25° C
- Bemessungsleistung [W]
- 11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W , 19 W , 26 W , 30 W , 33 W , 36 W , 40 W , 43 W , 47 W , 50 W
- Bemessungslichtstrom [lm]
- 2282 - 7062 lm
