TEKK S V2

27.88210.1V002 Z76 ESG IK10


TEKK S V2

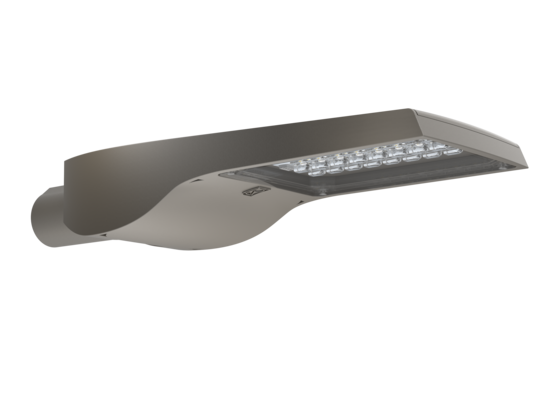

Aufsatzleuchte Tekk S V2
Leuchten Körper aus Aluminium-Druckguss
Leuchten Abdeckung aus Einscheibensicherheitsglas (IK10)
Werkzeuglos zu öffnen
Zopf ø 76 mm
Anstellwinkel Aufsatzmontage +25°/-05° in 5° Schritten
Auswahl der Optiken:
- Lichtverteilung: ASY10 asymmetrisch
(entwickelt für die normgerechte Ausleuchtung von
Straßen, Wegen und Plätzen gemäß DIN-EN 13201)
- Lichtverteilung: ASY11 asymmetrisch, optimiert für Beleuchtungsstärke
(Charakteristik: zur Beleuchtung von Hauptverkehrsstraßen)
- Lichtverteilung: ASY12 asymmetrisch, optimiert für Beleuchtungsstärke
(Charakteristik: zur Beleuchtung von Hauptverkehrsstraßen)
- Lichtverteilung: ASY13 asymmetrisch breitstrahlend
(Charakteristik: zur Beleuchtung von Haupt- und Anliegerstraßen)
- Lichtverteilung: ASY14 asymmetrisch tiefstrahlend
(Charakteristik: zur Beleuchtung von Lagerflächen)
- Lichtverteilung: ASY17 asymmetrisch, ultra breitstrahlend
(Charakteristik: für großflächige Sicherheitsbeleuchtung)
- Lichtverteilung: CIR06 rotationssymmetrisch
(Charakteristik: zur Beleuchtung von Wegen)
- Lichtverteilung: PC0245R asymmetrisch rechtsstrahlend
(Charakteristik: zur Beleuchtung von Fußgängerüberwegen)
- Lichtverteilung: PC0245L asymmetrisch linksstrahlend
(Charakteristik: zur Beleuchtung von Fußgängerüberwegen)
- Lichtverteilung: SYM02 achssymmetrisch breitstrahlend
(Charakteristik: zur Beleuchtung von Wegen)
- Lichtverteilung: ASY26 asymmetrisch, optimiert für Leuchtdichte
(Charakteristik: zur Beleuchtung von Hauptverkehrsstraßen)
- Lichtverteilung: ASY27 asymmetrisch, optimiert für Beleuchtungsstärke
(Charakteristik: zur Beleuchtung von Hauptverkehrsstraßen)
Auswahl der Bestückungen:
- Mit LED-Bestückung 8 LED 350-1050mA, Leistung 10-28W
- Mit LED-Bestückung 12 LED 350-1050mA, Leistung 14-40W
- Mit LED-Bestückung 16 LED 350-1050mA, Leistung 18-53W
- Mit LED-Bestückung 24 LED 350-1050mA, Leistung 27-78W
- Mit LED-Bestückung 32 LED 350-1050mA, Leistung 35-105W
Auswahl der Lichtfarben:
- Lichtfarbe: 2200K
- Lichtfarbe: 2700K
- Lichtfarbe: 3000K
- Lichtfarbe: 4000K
Mit elektronischem Vorschaltgerät (220-240V/50-60Hz)
Auswahl der möglichen Dimmung/Steuerung:
- Ohne Dimmung
- Mit Dimmung via AstroDim
- Mit Dimmung via StepDim (Leitungsschalter)
- Mit Dimmung via Dali
- Mit Zhaga Socket oben, open source (D4i)
- Mit Zhaga Socket unten, open source (D4i)
- Mit Zhaga Socket oben und unten, open source (D4i)
Auswahl mit oder ohne Konstantem Lichtstrom:
- mit CLO (Konstanter Lichtstrom)
(entspricht jeweils Ausgangs mA und W -10%)
- ohne CLO (Konstanter Lichtstrom)
Auswahl Kabel (angeben in 1000 mm Schritten):
- Ohne Vorverkabelung
- Kabel: 3G x 1,5 mm² - Länge: 3000 mm – 15000 mm
- Kabel: 5G x 1,5 mm² - Länge: 3000 mm - 15000 mm
Schutzart IP66
Auswahl Schutzklasse:
- Schutzklasse I
- Schutzklasse II
Auswahl Farbe:
- Farbe Standard: Gris 2900 sablé (ähnlich DB 703)
- Farbe: RAL xxxx (Farbe bitte angeben)
- Farbe: DB xxx (Farbe bitte angeben)
Optional erhältlich mit spezieller Beschichtung:
- Seeluftbeständige Beschichtung für mittlere Anforderungen (C5)
- Seeluftbeständige Beschichtung für hohe, extreme Anforderungen (CX)
(dies erfordert eine genaue Prüfung im Vorfeld)
Optionales Zubehör: (bei Bedarf bitte auswählen)
- Mit Reduzierkeil auf Zopf ø 48 mm/ø 42 mm/ø 34 mm
- Lange Schraube für ø 42 mm/ø 48 mm/ø 60 mm
- Varistor
- Überspannungsschutz für Über-/Unterspannungsschutzsysteme
- hausseitige Abschirmung
- Wasserdichter Verschluss für Zhaga-Sockel


Technische Daten

Schutzart
IP66
Schutzklasse
I , II
IK-Wert
IK08 (IK10 auf Anfrage)
Zopf ø in [mm]
76
Breite [mm]
200
Bemessungsleistung
10 - 28 W , 14 - 40 W , 18 - 53 W , 27 - 78 W , 35 - 105 W
Höhe [mm]
115
Länge [mm]
565

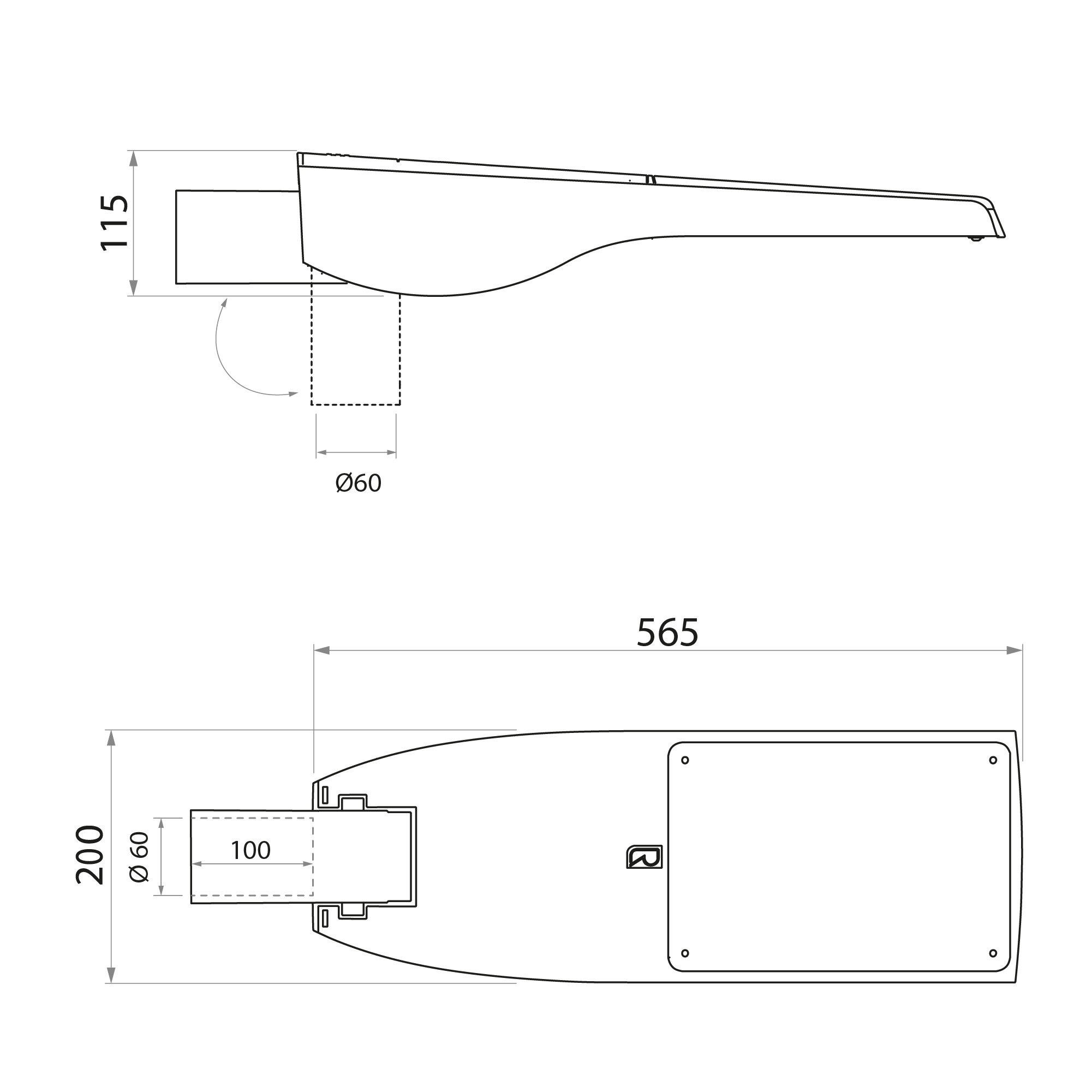

Maßgrafik


Downloads

Allgemeine Daten

Montageanleitung

Planungsdaten

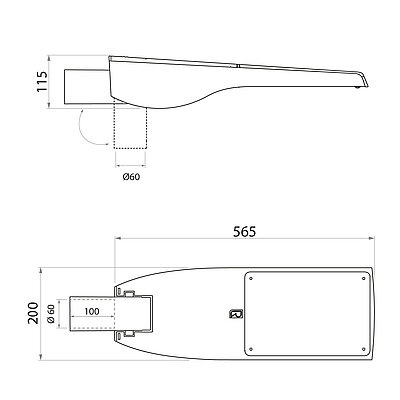

Massgrafik
