Aperçu des optiques

Nos optiques garantissent une distribution optimale de la lumière. Nous avons
l´optique adéquate pour presque tous les besoins. Que ce soit pour des places, des petits et des grands chemins ou pour des rues résidentielles et des voies de circulation.

HARMOLIGHT® est une marque déposée qui incarne des solutions particulièrement durables et respectueuses de l'environnement. Les optiques de couleur ambre, qui réduisent presque entièrement la composante bleue de la lumière et nous permettent de répondre aux exigences croissantes en matière de durabilité et de protection de la nature, font partie intégrante de ce concept. Les optiques de couleur ambre sont disponibles en combinaison avec les optiques ASY12, ASY14, ASY26, CIR06 et SYM02.

Optique ASY10

Répartition lumineuse : ASY10 asymétrique à faisceau large
Application possible : rues, chemins

Optique ASY11 (correspond à O2)

Répartition lumineuse : ASY11 asymétrique à faisceau large
Application possible : rues, chemins

Optique ASY12 (correspond à O3)

Répartition lumineuse : ASY12 asymétrique à faisceau large
Application possible : rues, chemins

Également disponible en version ambrée.

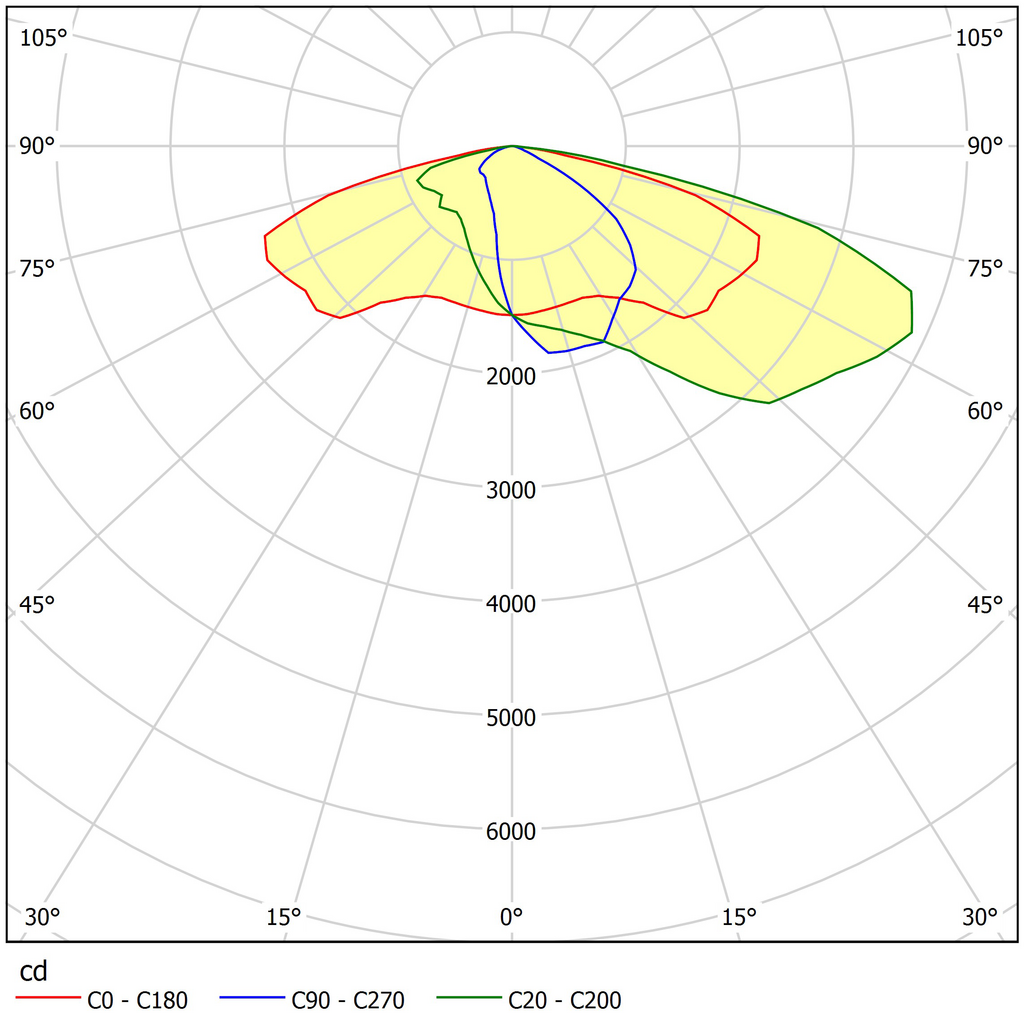

Optique ASY13 (correspond à O7)

Répartition lumineuse : ASY13 asymétrique à faisceau extra large
Application possible : rues, chemins

Optique ASY14 (correspond à O14)

Répartition lumineuse : ASY14 asymétrique à faisceau profond
Application possible : places, carrefours

Également disponible en version ambrée.

Optique ASY17 (correspond à O22)

Répartition lumineuse : ASY17 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places

Optique ASY23 (correspond à O3 HP)

Répartition lumineuse : ASY23 asymétrique à faisceau large
Application possible : rues, chemins, places

Optique ASY26

Répartition lumineuse : ASY26 asymétrique à faisceau large
Application possible : rues, places, carrefours

Également disponible en version ambrée.

Optique ASY27

Répartition lumineuse : ASY27 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places

Optique ASY28 (correspond à O28)

Répartition lumineuse : ASY28 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places

Optique ASY30 (correspond à O1)

Répartition lumineuse : ASY30 asymétrique à faisceau large
Application possible : rues, places, carrefours

Optique ASY32 (correspond à O24)

Répartition lumineuse : ASY32 asymétrique à faisceau profond
Application possible : places, carrefours

Optique ASY33 (correspond à O25)

Répartition lumineuse : ASY33 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places

Optique ASY34 (correspond à O26)

Répartition lumineuse : ASY34 asymétrique à faisceau extra large
Application possible : rues, chemins

Optique ASY35 (correspond à O27)

Répartition lumineuse : ASY35 asymétrique à faisceau extra large
Application possible : rues, chemins

Optique ASY36 (correspond à O1 HP)

Répartition lumineuse : ASY36 asymétrique à faisceau large
Application possible : rues, places, carrefours

Optique ASY38 (correspond à O7 HP)

Répartition lumineuse : ASY38 asymétrique à faisceau extra large
Application possible : rues, chemins

Optique PC02L (correspond à O6L)

Répartition lumineuse : PC02L asymétrique à projection gauche
Application possible : passages pour piétons

Optique PC02R (correspond à O6R)

Répartition lumineuse : PC02R asymétrique à projection droite
Application possible : passages pour piétons

Optique CIR06 (correspond à O11)

Répartition lumineuse : CIR06 symétrique par rotation, de forme carrée
Application possible : places

Également disponible en version ambrée.

Optique M1

Répartition lumineuse : M1 asymétrique à faisceau large
Application possible : rues, chemins, places

Optique M2

Répartition lumineuse : M2 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places

Optique M4

Répartition lumineuse : M4 symétrique par rotation, de forme carrée
Application possible : places

Optique M5

Répartition lumineuse : M5 symétrique par rotation, de forme carrée
Application possible : places

Optique M6

Répartition lumineuse : M6 symétrique par rotation
Application possible : places

Optique M7

Répartition lumineuse : M7 symétrique selon l’axe, faisceau extra large
Application possible : voies de circulation combinées, places

Optique M8 (correspond à O8)

Répartition lumineuse : M8 symétrique par rotation
Application possible : places

Optique M9 (correspond à O9)

Répartition lumineuse : M9 symétrique selon l’axe, faisceau extra large
Application possible : voies de circulation combinées, places

Optique M10 (correspond à O10)

Répartition lumineuse : M10 symétrique selon l’axe, faisceau large
Application possible : voies de circulation combinées, places

Optique M11 (correspond à O9 HP)

Répartition lumineuse : M11 symétrique selon l’axe, faisceau extra large
Application possible : voies de circulation combinées, places

Optique M12 (correspond à O10 HP)

Répartition lumineuse : M12 symétrique selon l’axe, faisceau large
Application possible : voies de circulation combinées, places

Optique M13 (correspond à O8 HP)

Répartition lumineuse: M13 à symétrie de revolution
(Caractéristique: pour éclairage de places)

Optique SYM02 (correspond à O12)

Répartition lumineuse : SYM02 symétrique selon l’axe, faisceau extra large
Application possible : voies de circulation combinées, places

Informations complémentaires :

Ensemble des optiques - Technologie LED actuelle (PDF)

Ensemble des optiques - Technologie LED LEVO3 (PDF)

Cliquez ici pour les produits

Vue d'ensemble des produits

^{Remarque :}
_{Les représentations des LVK ont été réalisées à l'aide d'une flèche de mât/d'un luminaire sur mât/d'un luminaire sur colonne/d'un luminaire suspendu à un câble/d'une borne lumineuse. Après avoir sélectionné un modèle de luminaire, les fichiers LDT / IES du produit correspondant sont disponibles dans les téléchargements. Sur la page d'aperçu des produits, vous pouvez télécharger toutes les mesures relatives au modèle de luminaire correspondant dans un fichier zip.}
