EL-U CANTO 550
88.07300.0V001 HI/HS/RAP/LEVO => AUF 16/32/48 LED
EL-U CANTO 550

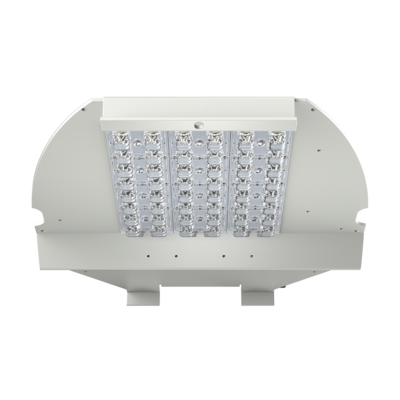

Kit de conversion Canto 550
Convient à tous les luminaires avec boîtier en fonte d'aluminium
moulée au sable (de 01/1999 à 08/2017)
Pour la conversion de luminaires avec équipement existant
HI/HS, RAP, Levo -> en 16/32/48 LED
(Remarque : pour les luminaires existants avec module RAP,
il faut commander séparément un nouveau verre 99.00027.0V003)
Composé de :
plaque de support, circuits imprimés, lentilles, ballast électronique,
fiche et prise
Sélection des optiques :
- Répartition lumineuse : ASY10 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY11 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY12 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY13 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : ASY14 asymétrique à faisceau profond
Application possible : places, carrefours
- Répartition lumineuse : ASY17 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY26 asymétrique à faisceau large
Application possible : rues, places, carrefours
- Répartition lumineuse : ASY27 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY28 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY30 asymétrique à faisceau large
Application possible : rues, places, carrefours
- Répartition lumineuse : ASY32 asymétrique à faisceau profond
Application possible : places, carrefours
- Répartition lumineuse : ASY33 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY34 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : ASY35 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : PC02R asymétrique à projection droite
Application possible : passages pour piétons
- Répartition lumineuse : PC02L asymétrique à projection gauche
Application possible : passages pour piétons
Choix de l'équipement électrique :
- Avec LED équipement 16 LED 200-500mA, puissance 11-25W
- Avec LED équipement 32 LED 200-500mA, puissance 20-48W
- Avec LED équipement 48 LED 200-500mA, puissance 29-70W
Choix des couleurs de lumière :
- Couleur de lumière 2200K
- Couleur de lumière 2700K
- Couleur de lumière 3000K
- Couleur de lumière 4000K
Pour les optiques ASY12, ASY14, ASY26
les couleurs de lumière suivantes sont également disponibles :
- Couleur de lumière 1700K produite par l'optique ambre
- Couleur de lumière 1900K produite par l'optique ambre
- Couleur de lumière 2000K produite par l'optique ambre
Avec ballast électronique (220-240V/50-60Hz)
Sélection de la gradation/commande possible :
- Avec possibilité de gradation via Dali
- Avec variation via StepDim (phase de commande)
- Avec variation via AstroDim
Choix avec ou sans flux lumineux constant :
- Avec CLO (flux lumineux constant)
(correspond respectivement à des sorties mA et W -10%)
- Sans CLO (flux lumineux constant)
Sans précâblage, avec fiche à 5 broches et partie femelle
Sélection de la classe de protection :
- Classe électrique I
- Classe électrique II
Couleur : RAL 9016 (plaque de support)
Données techniques
- Version
- 550
- Classe électrique
- I , II
- Poids net [kg]
- 3
- Puissance nominale [W]
- 11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 30 W , 34 W , 39 W , 43 W , 48 W , 29 W , 36 W , 50 W , 57 W , 64 W , 70 W
