RESIDENZA-2
88.00900.0V005 TOP Z60-82 PC IK08
Couvercle de protection en verre PC. La source lumineuse repose
sur quatre barres en aluminium. Corps du luminaire cylindrique en fonte d’aluminium, système de fixation universel pour mâts avec embout 60,3 - 82,5 mm. Diffuseur en PC, transparent. Diamètre 200 mm. Couleur de lumière : 1700K / 1900K / 2200K / 2700K / 3000K / 4000K. Classe électrique I ou II.
RESIDENZA:
Couleur du luminaire : DB 703, ou tous les RAL (couleurs unies classiques), les teintes Hess DB et Hess Mica. Finition RAL nacrée, mica/métallique sur demande.
RESIDENZA ZERO:
ULOR de 0 %, conforme à la norme Dark Sky. Éléments-supports peintes de manière uniforme, couleur anthracite foncé structuré (similaire à DB 703/Gris 2900 sablé)
RESIDENZA-2

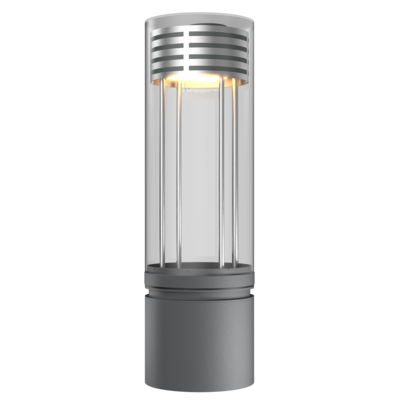

Luminaire à poser RESIDENZA-2

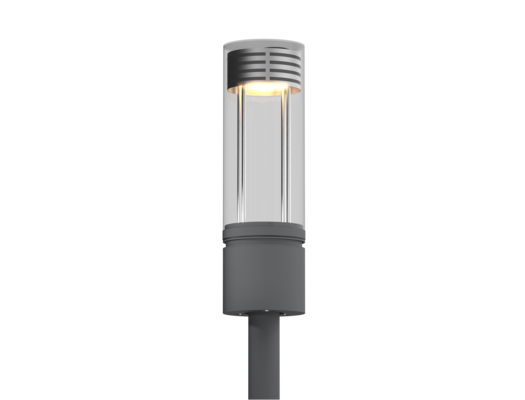

Pour montage sur mât, console ou au mur
Boîtier en fonte d'aluminium
Cylindre en verre ø 200 mm, en polycarbonate IK08, transparent
Convient pour les mâts avec embout ø 60,3 - 82,5 mm
Sélection des optiques :
- Répartition lumineuse : ASY10 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY11 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY12 asymétrique à faisceau large
Application possible : rues, chemins
- Répartition lumineuse : ASY13 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : ASY14 asymétrique à faisceau profond
Application possible : places, carrefours
- Répartition lumineuse : ASY17 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY27 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY28 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY30 asymétrique à faisceau large
Application possible : rues, places, carrefours
- Répartition lumineuse : ASY32 asymétrique à faisceau profond
Application possible : places, carrefours
- Répartition lumineuse : ASY33 asymétrique à faisceau large
avec composante lumineuse vers l’arrière
Application possible : voies de circulation combinées, places
- Répartition lumineuse : ASY34 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : ASY35 asymétrique à faisceau extra large
Application possible : rues, chemins
- Répartition lumineuse : CIR06 symétrique par rotation, de forme carrée
Application possible : places
- Répartition lumineuse : M4 symétrique par rotation, de forme carrée
Application possible : places
- Répartition lumineuse : M5 symétrique par rotation, de forme carrée
Application possible : places
- Répartition lumineuse : M6 symétrique par rotation
Application possible : places
- Répartition lumineuse : M7 symétrique selon l’axe, faisceau extra
large
Application possible : voies de circulation combinées, places
zones piétonnes)
- Répartition lumineuse : M8 symétrique par rotation
Application possible : places
- Répartition lumineuse : SYM02 symétrique selon l’axe, faisceau extra
large
Application possible : voies de circulation combinées, places
Avec LED équipement 16 LED 200-700mA, puissance 11-34W
Choix des couleurs de lumière :
- Couleur de lumière 2200K
- Couleur de lumière 2700K
- Couleur de lumière 3000K
- Couleur de lumière 4000K
Pour les optiques ASY12, ASY14, CIR06, SYM02,
les couleurs de lumière suivantes sont également disponibles :
- Couleur de lumière 1700K produite par l'optique ambre
- Couleur de lumière 1900K produite par l'optique ambre
- Couleur de lumière 2000K produite par l'optique ambre
Avec ballast électronique (220-240V/50-60Hz)
Sélection de la gradation/commande possible :
- Avec gradation via Dali
- Avec variation via StepDim (phase de commande)
- Avec variation via AstroDim
- Avec douille Zhaga Book18 en haut, open source (D4i)
- Avec douille Zhaga Book18 en haut, City Touch (D4i)
Choix avec ou sans flux lumineux constant :
- Avec CLO (flux lumineux constant)
(correspond respectivement à des sorties mA et W -10%)
- Sans CLO (flux lumineux constant)
Câble : 5G x 1.5 mm² - Longueur : 5000 mm
Indice de protection IP65
Sélection de la classe de protection :
- Classe électrique I
- Classe électrique II
Sélection de la couleur :
- Couleur standard : DB 703 (similaire à Gris 2900 sablé)
- Couleur : (veuillez indiquer une couleur différente)
Disponible en option avec un revêtement spécial :
- Revêtement résistant à l'air marin pour exigences moyennes (C5)
- Revêtement résistant à l'air marin pour des exigences élevées
et extrêmes (CX)
(cela nécessite un test précis au préalable)
Données techniques
- Indice de protection
- IP65
- Version
- Sans diffuseur
- Classe électrique
- I , II
- ULOR
- < 1%
- Valeur IK - PC
- IK08
- Poids net [kg]
- 7.67
- Tête de mât ø in [mm]
- 60,3-82,5
- LED Lifetime
- L90 B10 / 100.000h - TA <=25° C
- Puissance nominale [W]
- 11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W
- Flux lumineux nominal [lm]
- 1052 - 4905 lm
- Hauteur [mm]
- 671
- Surface du verre
- transparente
Graphique dimensionnel
