SERA-2
88.09900.0V002 Z60 ESG IK09
SERA-2

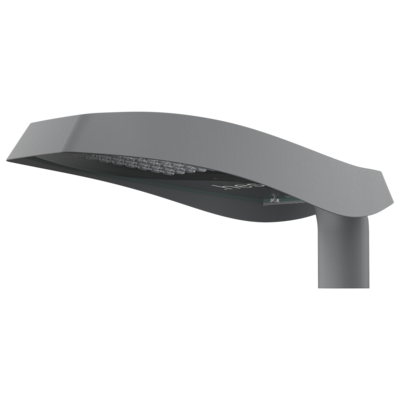

Luminaire Sera-2 à montage supérieur/latéral
Corps du luminaire en aluminium moulé sous pression
Portée entre l'axe du mât et l'extrémité du luminaire 650 mm
Couvercle de luminaire en verre de sécurité trempé (IK09), imprimé

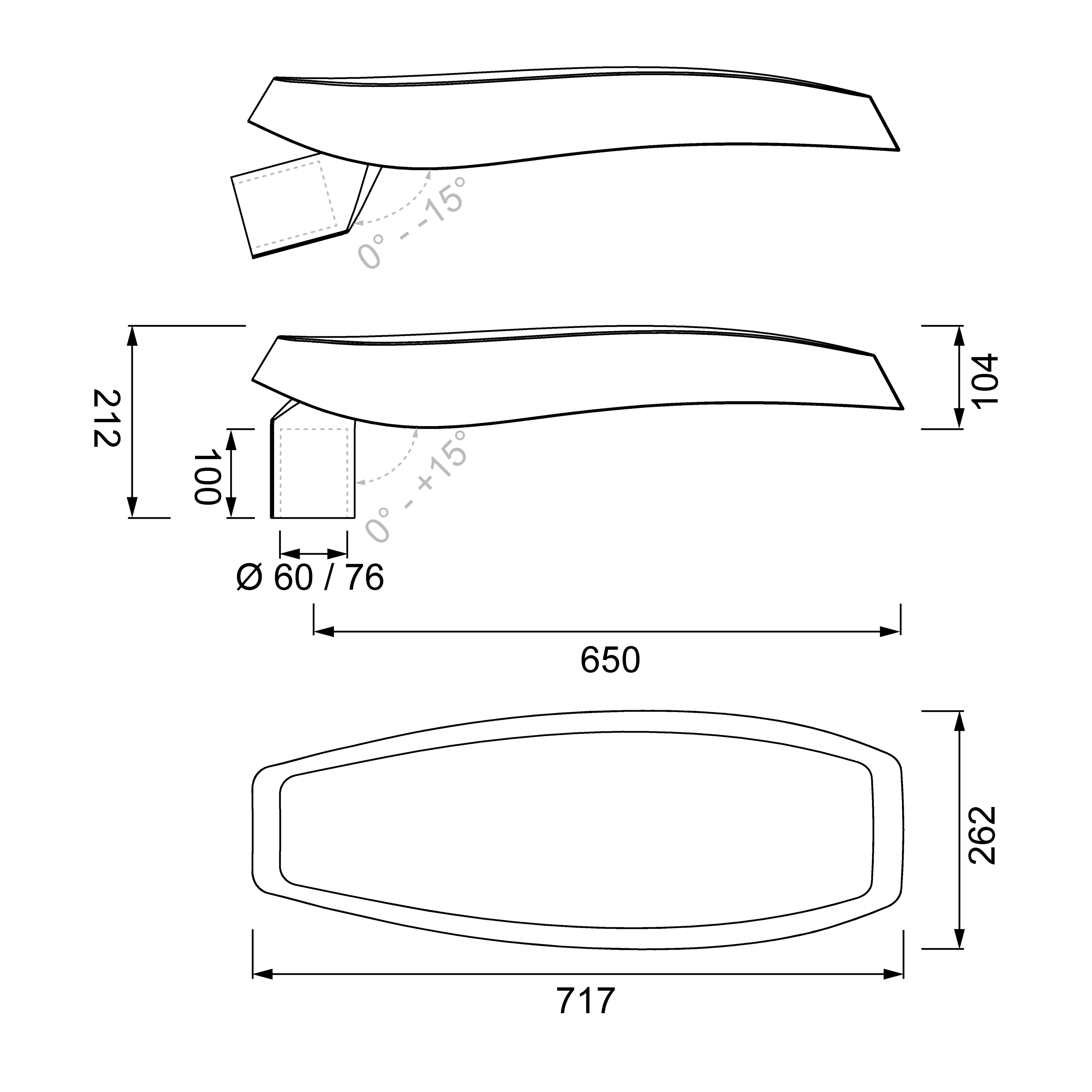

Angle d'inclinaison montage side 0°/-15° par paliers de 5
Angle d'inclinaison montage top 0°/+15° par paliers de 5
Embout ø 60 mm (Montage sur site)
Sélection des optiques :
- Répartition lumineuse : ASY10 asymétrique
(développé pour l'éclairage conforme aux normes des rues, chemins
et des places selon la norme DIN-EN 13201)
- Répartition lumineuse: ASY11 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY12 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY13 asymétrique extensive
(Caractéristique: pour l´éclairage de rues principales et rues
riveraines)
- Répartition lumineuse: ASY14 distribution asymétrique profonde
(Caractéristique: pour l'éclairage des surfaces de stockage)
- Répartition lumineuse: ASY17 asymétrique, faisceau ultra large
(Caractéristique: pour l'éclairage de sécurité sur de grandes surfaces)
- Répartition lumineuse: ASY26 asymétrique, optimisée pour la luminance
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY27 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY28 asymétrique, optimisée pour l'uniformité
(Caractéristique : pour l'éclairage de rues principales et de riverains)
- Répartition lumineuse: ASY30 asymétrique, optimisée pour la luminance
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY32 asymétrique faisceau extra profond
(Caractéristique: pour l'éclairage de parkings par exemple)
- Répartition lumineuse : ASY33 asymétrique, optimisée pour
l'éclairement
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: ASY34 symétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY35 asymétrique, faisceau extra large
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: PC02L asymétrique à gauche
(Caractéristique : pour l'éclairage des passages piétons, en cas de
circulation à gauche) (C14896)
- Répartition lumineuse: PC02R asymétrique, rayonnant à droite
(Caractéristique: pour l´éclairage de passages pour piétons)
Choix de l'équipement électrique :
- Avec équipement LED 16 LED 200-700mA, puissance 11-34W
- Avec équipement LED 32 LED 200-700mA, puissance 20-66W
- Avec équipement LED 48 LED 200-500mA, puissance 29-70W
Choix des couleurs de lumière :
- Couleur de lumière 2200K
- Couleur de lumière 2700K
- Couleur de lumière 3000K
- Couleur de lumière 4000K
- Couleur de lumière 1700K produite par l'optique ambre
- Couleur de lumière 1900K produite par l'optique ambre
- Couleur de lumière 2000K produite par l'optique ambre
Avec ballast électronique (220-240V/50-60Hz)
Sélection de la gradation/commande possible :
- Sans gradation
- Avec gradation via Dali
- Avec variation via StepDim (phase de commande)
- Avec variation via AstroDim
- Avec douille Zhaga Book18 en haut, open source (D4i)
- Avec douille Zhaga Book18 en bas, open source (D4i)
- Avec douille Zhaga Book18 en haut et en bas, open source (D4i)
- Avec douille Zhaga Book18 en haut, City Touch (D4i)
- Avec douille Zhaga Book18 en bas, City Touch (D4i)
- Avec douille Zhaga Book18 en haut et en bas, City Touch (D4i)
Choix avec ou sans flux lumineux constant :
- Avec CLO (flux lumineux constant)
(correspond respectivement à des sorties mA et W -10%)
- Sans CLO (flux lumineux constant)
Sélection du câble (à spécifier par pas de 1000 mm) :
- Sans pré-câblage
- Câble : 5G x 1.5 mm² - Longueur : 3000 mm - 15000 mm
Indice de protection IP66
Sélection de la classe de protection :
- Classe électrique I
- Classe électrique II
Sélection de la couleur :
- Couleur standard : DB 703 (similaire à Gris 2900 sablé)
- Couleur : autres couleurs RAL (couleurs classiques unies),
couleurs Hess DB et Hess Glimmer (à préciser).
- Toutes autres couleurs sur demande.
Disponible en option avec un revêtement spécial :
- Revêtement résistant à l'air marin pour exigences moyennes (C5)
- Revêtement résistant à l'air marin pour des exigences élevées
et extrêmes (CX)
(cela nécessite un test précis au préalable)
Données techniques
- Indice de protection
- IP66
- Classe électrique
- I , II
- ULOR
- 0%
- Valeur IK
- IK09
- Largeur [mm]
- 262
- Tête de mât ø in [mm]
- 60
- LED Lifetime
- L90 B10 / 100.000h - TA <=25° C
- Puissance nominale
- 11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W , 30 W , 39 W , 43 W , 48 W , 52 W , 57 W , 61 W , 66 W , 36 W , 50 W , 64 W , 70 W
- Hauteur [mm]
- 104
- Longueur [mm]
- 717
Graphique dimensionnel
