CAMPONE
88.04800.0V001 TOP Z76 PMMA KLARGL

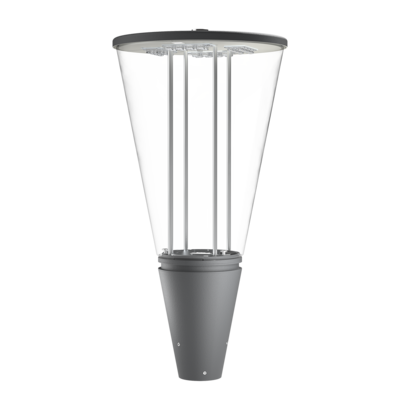

Toit du luminaire rond en aluminium. Diffuseur conique en PMMA. Corps du luminaire conique en fonte d’aluminium. Couleur de lumière : 1800K / 2700K / 3000K / 4000K. Classe électrique I ou II.
CAMPONE
Luminaire à montage supérieur CAMPONE
Corps du luminaire conique en fonte d'aluminium, peint
Verre conique en polyméthacrylate de méthyle (PMMA), transparent
Couvercle du luminaire en aluminium, peint
Le luminaire peut être ouvert et entretenu sans outils
Embout ø 76,1 mm
Sélection des optiques :
- Répartition lumineuse : ASY10 asymétrique
(développé pour l'éclairage conforme aux normes des rues, chemins
et des places selon la norme DIN-EN 13201)
- Répartition lumineuse: ASY11 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY12 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY13 asymétrique extensive
(Caractéristique: pour l´éclairage de rues principales et rues
riveraines)
- Répartition lumineuse: ASY14 distribution asymétrique profonde
(Caractéristique: pour l'éclairage des surfaces de stockage)
- Répartition lumineuse: ASY17 asymétrique, faisceau ultra large
(Caractéristique: pour l'éclairage de sécurité sur de grandes surfaces)
- Répartition lumineuse: ASY27 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY28 asymétrique, optimisée pour l'uniformité
(Caractéristique : pour l'éclairage de rues principales et de riverains)
- Répartition lumineuse: ASY30 asymétrique, optimisée pour la luminance
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY32 asymétrique faisceau extra profond
(Caractéristique: pour l'éclairage de parkings par exemple)
- Répartition lumineuse : ASY33 asymétrique, optimisée pour
l'éclairement
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: ASY34 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY35 asymétrique, faisceau extra large
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: CIR06 symétrique en rotation, extra large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M4 à symétrie de révolution, carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M5 symétrique en rotation, large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M6 symétrique en rotation, extra large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M7 symétrique par rapport à l'axe, extra-large
(Caractéristique: pour l'éclairage des rues principales ou des
zones piétonnes)
- Répartition lumineuse: M8 à symétrie de revolution
(Caractéristique: pour éclairage de places)
- Répartition lumineuse: SYM02 symétrique extensive dans l’axe
(Caractéristique: pour l'éclairage des chemins)
Choix de l'équipement électrique :
- Avec LED équipement 16 LED 200-700mA, puissance 11-34W
- Avec LED équipement 32 LED 200-700mA, puissance 20-66W
Choix des couleurs de lumière :
- Couleur de lumière 2200K
- Couleur de lumière 2700K
- Couleur de lumière 3000K
- Couleur de lumière 4000K
- Couleur de lumière 1700K produite par l'optique ambre
- Couleur de lumière 1900K produite par l'optique ambre
- Couleur de lumière 2000K produite par l'optique ambre
Avec ballast électronique (220-240V/50-60Hz)
Sélection de la gradation/commande possible :
- Avec gradation via Dali
- Avec variation via StepDim (phase de commande)
- Avec variation via AstroDim
Choix avec ou sans flux lumineux constant :
- Avec CLO (flux lumineux constant)
(correspond respectivement à des sorties mA et W -10%)
- Sans CLO (flux lumineux constant)
Sélection du câble (à spécifier par pas de 1000 mm) :
- Sans pré-câblage
- Câble : 5G x 1.5 mm² - Longueur : 3000 mm - 15000 mm
Indice de protection IP65
Sélection de la classe de protection :
- Classe électrique I
- Classe électrique II
Sélection de la couleur :
- Couleur standard : DB 703
- Couleur : (veuillez indiquer une couleur différente)
Disponible en option avec un revêtement spécial :
- Revêtement résistant à l'air marin pour exigences moyennes (C5)
- Revêtement résistant à l'air marin pour des exigences élevées
et extrêmes (CX)
(cela nécessite un test précis au préalable)
Données techniques
- Indice de protection
- IP65
- Valeur IK
- IK06
- Tête de mât ø in [mm]
- 76,1
- Puissance nominale
- 11 - 34 W , 20 - 66 W
- LED Lifetime
- L90 B10 / 100.000h - TA <=25° C
- Hauteur [mm]
- 810
- Surface de résistance au vent
- 0,21 m²
Graphique dimensionnel
