RESIDENZA-2 ZERO

88.00900.0V006 TOP Z60-82 PC IK08

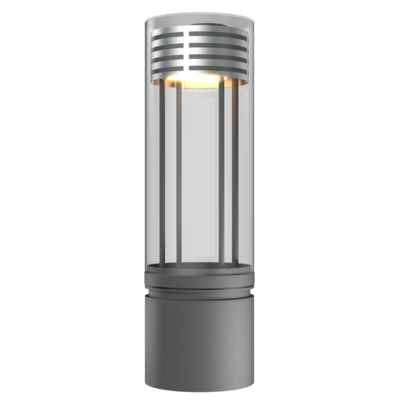

Couvercle de protection en verre PC. La source lumineuse repose sur quatre barres en aluminium. Corps du luminaire cylindrique en fonte d’aluminium, système de fixation universel pour mâts avec embout 60,3 - 82,5 mm. Diffuseur en PC, transparent. Diamètre 200 mm. Couleur de lumière : 1700K / 1900K / 2000K / 2200K / 2700K / 3000K / 4000K. Classe électrique I ou II.


RESIDENZA-2 ZERO

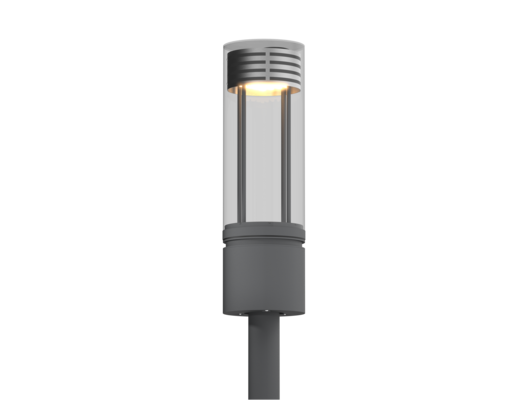

Luminaire à poser RESIDENZA-2 ZERO DarkSky compatible
Pour montage sur mât, console ou au mur
Boîtier en fonte d'aluminium
Cylindre en verre ø 200 mm, en polycarbonate IK08, transparent
Tringlerie et pièces intérieures laquées uniformément,
anthracite foncé structuré (similaire à DB 703/Gris 2900 sablé)
Convient pour les mâts avec embout ø 60,3 - 82,5 mm
Sélection des optiques :
- Répartition lumineuse : ASY10 asymétrique
(développé pour l'éclairage conforme aux normes des rues, chemins
et des places selon la norme DIN-EN 13201)
- Répartition lumineuse: ASY11 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY12 asymétrique, optimisée pour l´éclairement
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY13 asymétrique extensive
(Caractéristique: pour l´éclairage de rues principales et rues
riveraines)
- Répartition lumineuse: ASY14 distribution asymétrique profonde
(Caractéristique: pour l'éclairage des surfaces de stockage)
- Répartition lumineuse: ASY17 asymétrique, faisceau ultra large
- Répartition lumineuse: ASY27 symétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
(Caractéristique: pour l'éclairage de sécurité sur de grandes surfaces)
- Répartition lumineuse: ASY28 asymétrique, optimisée pour l'uniformité
(Caractéristique : pour l'éclairage de rues principales et de riverains)
- Répartition lumineuse: ASY30 asymétrique, optimisée pour la luminance
(Caractéristique: pour l´éclairage des routes principales)
- Répartition lumineuse: ASY32 asymétrique faisceau extra profond
(Caractéristique: pour l'éclairage de parkings par exemple)
- Répartition lumineuse : ASY33 asymétrique, optimisée pour
l'éclairement
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: ASY34 symétrique, optimisée pour l´éclairement
(Caractéristique: pour éclairage des routes principales)
- Répartition lumineuse: ASY35 asymétrique, faisceau extra large
(Caractéristique : pour l'éclairage des routes principales et des rues
résidentielles)
- Répartition lumineuse: CIR06 symétrique en rotation, extra large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M4 à symétrie de révolution, carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M5 symétrique en rotation, large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M6 symétrique en rotation, extra large carré
(Caractéristique: pour l´éclairage des chemins)
- Répartition lumineuse: M7 symétrique par rapport à l'axe, extra-large
(Caractéristique: pour l'éclairage des rues principales ou des
zones piétonnes)
Avec LED équipement 16 LED 200-700mA, puissance 11-34W
Choix des couleurs de lumière :
- Couleur de lumière 2200K
- Couleur de lumière 2700K
- Couleur de lumière 3000K
- Couleur de lumière 4000K
- Couleur de lumière 1700K produite par l'optique ambre
- Couleur de lumière 1900K produite par l'optique ambre
- Couleur de lumière 2000K produite par l'optique ambre
Avec ballast électronique (220-240V/50-60Hz)
Sélection de la gradation/commande possible :
- Avec gradation via Dali
- Avec variation via StepDim (phase de commande)
- Avec variation via AstroDim
- Avec douille Zhaga Book18 en haut, open source (D4i)
- Avec douille Zhaga Book18 en haut, City Touch (D4i)
Choix avec ou sans flux lumineux constant :
- Avec CLO (flux lumineux constant)
(correspond respectivement à des sorties mA et W -10%)
- Sans CLO (flux lumineux constant)
Câble : 5G x 1.5 mm² - Longueur : 5000 mm
Indice de protection IP65
Sélection de la classe de protection :
- Classe électrique I
- Classe électrique II
Sélection de la couleur :
- Couleur standard : DB 703
- Couleur : (veuillez indiquer une couleur différente)
Disponible en option avec un revêtement spécial :
- Revêtement résistant à l'air marin pour exigences moyennes (C5)
- Revêtement résistant à l'air marin pour des exigences élevées
et extrêmes (CX)
(cela nécessite un test précis au préalable)


Données techniques

Indice de protection
IP65
Version
Sans diffuseur
Classe électrique
I , II
ULOR
0%
Valeur IK - PC
IK08
Tête de mât ø in [mm]
60,3-82,5
Puissance nominale
11 W , 13 W , 16 W , 18 W , 20 W , 23 W , 25 W , 27 W , 29 W , 32 W , 34 W
LED Lifetime
L90 B10 / 100.000h - TA <=25° C
Hauteur [mm]
671
Surface du verre
transparente

Graphique dimensionnel


Téléchargements

Données générales

Données photométriques

IES fichier

Données de planification

Graphique de dimensions

Accessoires

Saillie console [mm] Tête de mât ø in [mm]
10.40900.0V001
WANDARM
Console
300 82,5
Saillie console [mm] Console HSL [mm] Tête de mât ø in [mm]
10.30900.2V001
AUSLEGER
500 double 0 76,1
99.00196.0V003
RESIDENZA
LEVO3 + LEVO Q
99.00229.0V001
RESIDENZA
INNENLIEGEND FÜR HAUSSEITIGE ABSCHATTUNG
99.00229.0V007
DIFFUSOR
FÜR AUFSATZ+SÄULENLEUCHTE/PC SATINIERT
Version Fixation Forme Tête de mât ø in [mm]
99.21000.0V003
Zylindrisch abgesetzter Mast mit Erdstück 4500 mm
ES 2,9/3,2 1RT
simple cylindrique rétreint Pieu d’ancrage continu cylindrique 76
99.21000.0V004
Zylindrisch abgesetzter Mast mit Erdstück 5000 mm
ES 2,9/3,2 1RT
simple cylindrique rétreint Pieu d’ancrage continu cylindrique 76
99.21000.0V005
Zylindrisch abgesetzter Mast mit Erdstück 6000 mm
ES 2,9/2,9/3,2 1RT
Double cylindrique rétreint Pieu d’ancrage continu cylindrique 76
99.21001.0V003
Zylindrisch abgesetzter Mast mit Flanschplatte 4500 mm
ES 2,9/3,2 1RT
simple cylindrique rétreint Platine de fixation carrée cylindrique 76
99.21001.0V004
Zylindrisch abgesetzter Mast mit Flanschplatte 5000 mm
ES 2,9/3,2 1RT
simple cylindrique rétreint Platine de fixation carrée cylindrique 76
99.21001.0V005
Zylindrisch abgesetzter Mast mit Flanschplatte 6000 mm
ES 2,9/2,9/3,2 1RT
Double cylindrique rétreint Platine de fixation carrée cylindrique 76

La fiche technique PDF inclut l´accessoire sélectionné.
